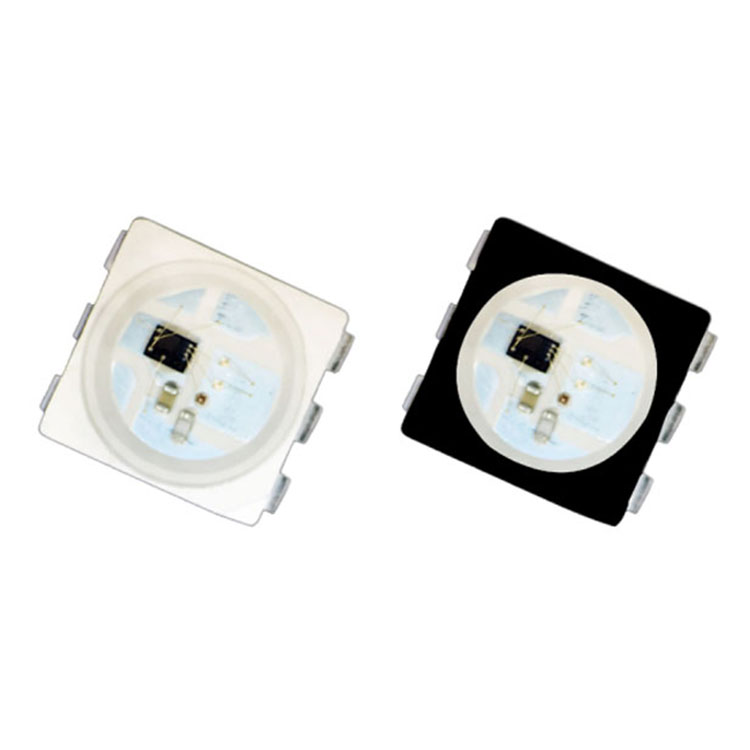

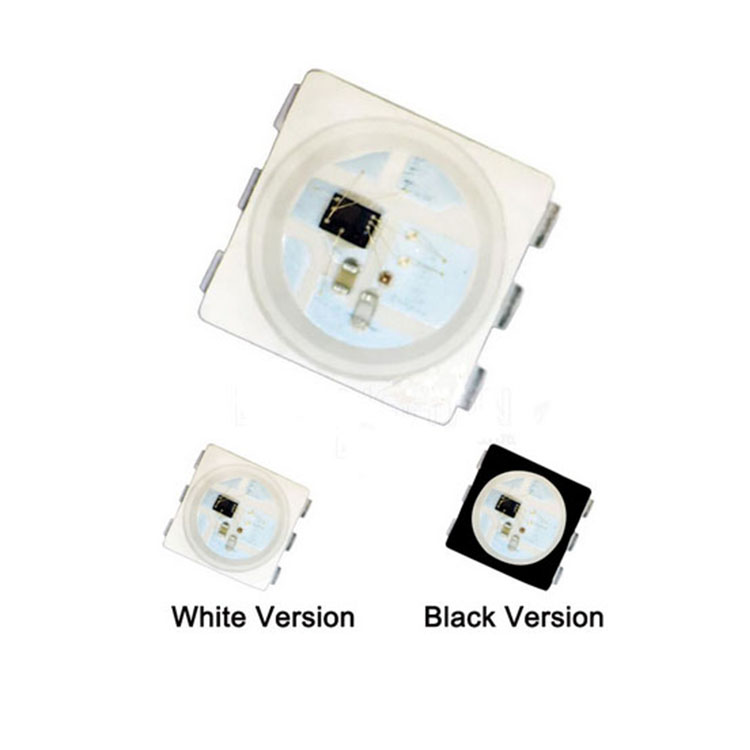

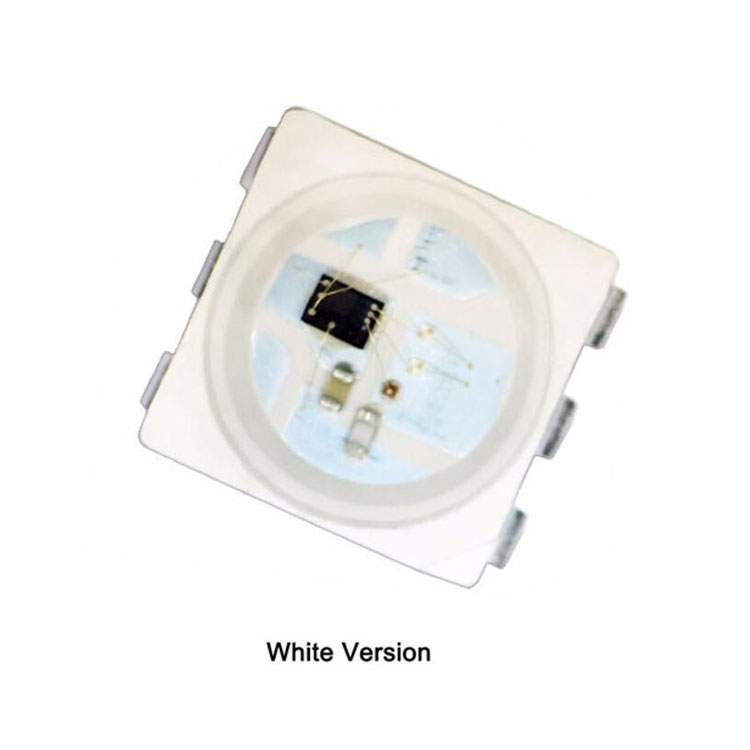

Ws2813可寻址LED芯片

产品描述：
在线订购

一般说明
WS2813是一款智能控制LED光源，控制电路和RGB芯片集成在一个5050元件的封装中。其内部包括智能数字端口数据锁存器和信号整形放大驱动电路。还包括一个精密内部振荡器和一个12V电压可编程恒流控制部分，可实现高度一致的色彩效果。

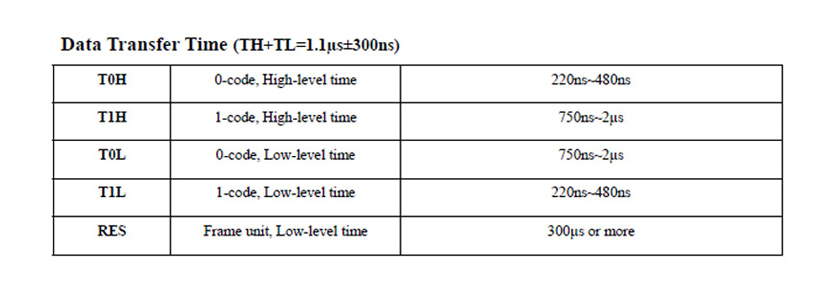

数据传输协议使用单个NZR通信模式。像素上电复位后，DIN端口从控制器接收数据，第一个像素采集初始24bit数据然后发送到内部数据锁存器，其他数据通过内部信号整形放大电路重新整形发送到下一个级联像素DO端口。传输完每个像素后，信号减少24bit。每个像素采用自动整形传输技术，使像素级联数不仅限于信号传输，只与信号传输速度有关。
双信号线版，信号断点连续传输，在损坏单个像素的情况下，不影响整体彩色显示，内置电阻和电容，无需任何外部设备，并内置防反转电路。
特点：
1，控制电路和LED共用唯一的电源。
2，控制电路和RGB芯片集成在5050元件中，形成外部控制像素。
3，采用内置信号整形电路实现信号波形整形，不发生信号波形失真。
4，内置上电复位和欠压复位电路。
5，每个像素的灰度级为256级，实现“256 * 256 * 256 = 16777216”全彩色显示，刷新频率达到2KHz / s。
6，串行级联接口，数据接收和解码仅依赖于一条信号线。
7，双信号线版，信号断点连续传输。
8，任意两点距离超过3m的传输信号没有任何增加电路。
9，当刷新率为30fps时，级联数远远超过1024点。
10，数据传输速率高达800Kbps。
11，色彩一致性好，可靠性高，性价比高
12，BIN接收数据信号，然后在吞噬24位数据后将数据与DIN侧进行比较，如果DIN不接收信号，则切换到BIN接收输入信号，这确保任何IC损坏确实不影响信号级联传输，使BIN处于接收信号状态，直到断电后重启。
13，高清摄像机出现低帧频和无闪烁。 250us或更多的复位时间，在中断时不会造成错误的复位，它支持较低频率和廉价的MCU。

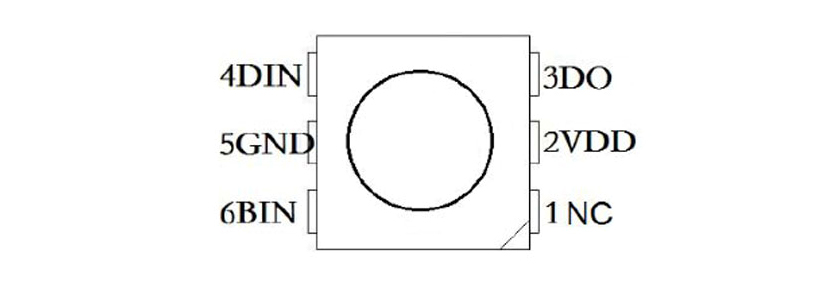

尺寸：
